変換失敗原因の詳細分析
概要
このステップではAcuiRTの出力情報から変換に失敗しているモジュールの情報をどのように抽出・分析する方法について解説します。
環境依存性について
本チュートリアルには実行環境 で述べた環境における結果を記載しています。TensorRTやPyTorchのバージョン・使用しているGPUの世代・型 によって異なる変換結果となる場合があります。
出力レポートの確認
前ステップで出力されたレポートを確認し、変換失敗の原因を分析します。test.pyを実行すると、--trt-engine-dirに与えたパスにレポートとTensorRTエンジンファイルが出力されています。サンプルの場合はexps/baselineに出力されています。出力内容は下記の通りです。
workflow_report.json
Accuracy/Latencyや変換率を含みます。AcuiRT適用後の性能比較や全体俯瞰に有用です。
-
conversion_rate: AcuiRTによってTensorRTのエンジンに変換されたnn.Moduleの数と 全体のnn.Moduleの数のタプルです。これは、AcuiRTがどの程度のnn.ModuleをTensorRTエンジンに変換できたかを表します。理想的には 変換されたnn.Moduleの数が全体のnn.Moduleの数と一致します。 -
num_modules: AcuiRTが変換時に生成したTensorRTのエンジンの総数です。理想的には全てのnn.Moduleが単一のTensorRTエンジンに変換されるため、この値は「1」になります -
performance: AcuiRTを用いた際のモデル全体のAccuracy/Latencyのデータが格納されています。 -
non_converted_performance: PyTorchモデルを使用した場合のAccuracy/Latencyが格納されています。workflow_report.json{
"conversion_rate": [
73,
447
],
"num_modules": 63,
"performance": {
"accuracy": {
"AP": 0.41445725757137836
},
"latency": "66.11 ms"
},
"non_converted_performance": {
"accuracy": {
"AP": 0.5310819473995319
},
"latency": "60.92 ms"
}
}
DETRの例では、このレポートから下記のことがわかります。
-
num_modulesを確認すると、理想的な1ではなく63となっています。これは、DETRのモデルが複数のTensorRTエンジンに分割されていることを意味しています。 -
また、
conversion_rateに着目するとTensorRT上で計算が可能なモジュールは全モジュールの16%程度であることが分かります。この状態では演算の約80%程度がPyTorch上で実行されている状態です。そのため最適化の余地があることが分かります。
statistics.csv
クラス・変換失敗/成功状況・エラーごとに集約された統計データです。エラー傾向の把握やボトルネックの特定に役立ちます。
-
statistics.csvの例:status error num_errors module_class_name module_code_filename module_code_line device_time_total cpu_time_total device_events_total cpu_events_total used_named_modules 'failed' "Failed to export the model with torch.export. \x1... 2 'DETR' 'detr/models/detr.py' 21 3.744 133389 3 3 "['']" 'failed' "Failed to export the model with torch.export. \x1... 1 'Joiner' 'detr/models/backbone.py' 96 0 117218 0 3 "['backbone']" 'failed' "Failed to export the model with torch.export. \x1... 2 'Backbone' 'detr/models/backbone.py' 83 53.823 117077 3 3 "['backbone.0']" 'failed' 'Dynamic shape loading is not implemented yet.' 1 'IntermediateLayerGetter' 'detr/.venv/lib/python3.12/... 13 0 117027 0 3 "['backbone.0.body']" 'failed' 'Dynamic shape loading is not implemented yet.' 105 'Conv2d' 'detr/.venv/lib/python3.12/... 374 0 59274.4 0 315 "['input_proj', 'backbone.0.body.conv1', 'backbone... 'failed' 'Dynamic shape loading is not implemented yet.' 208 'FrozenBatchNorm2d' 'detr/models/backbone.py' 19 32142.6 30941.7 312 312 "['backbone.0.body.bn1', 'backbone.0.body.layer1.0... 'failed' 'Dynamic shape loading is not implemented yet.' 68 'ReLU' 'detr/.venv/lib/python3.12/... 105 10230.9 10230.9 300 300 "['backbone.0.body.relu', 'backbone.0.body.layer1.... 'failed' 'Dynamic shape loading is not implemented yet.' 2 'MaxPool2d' 'detr/.venv/lib/python3.12/... 157 1187.73 1187.73 3 3 "['backbone.0.body.maxpool']"
trace.json
PyTorch Profilerのトレース結果です。perfetto を用いて各モジュールの推論時間や割合を視覚化できます。
-

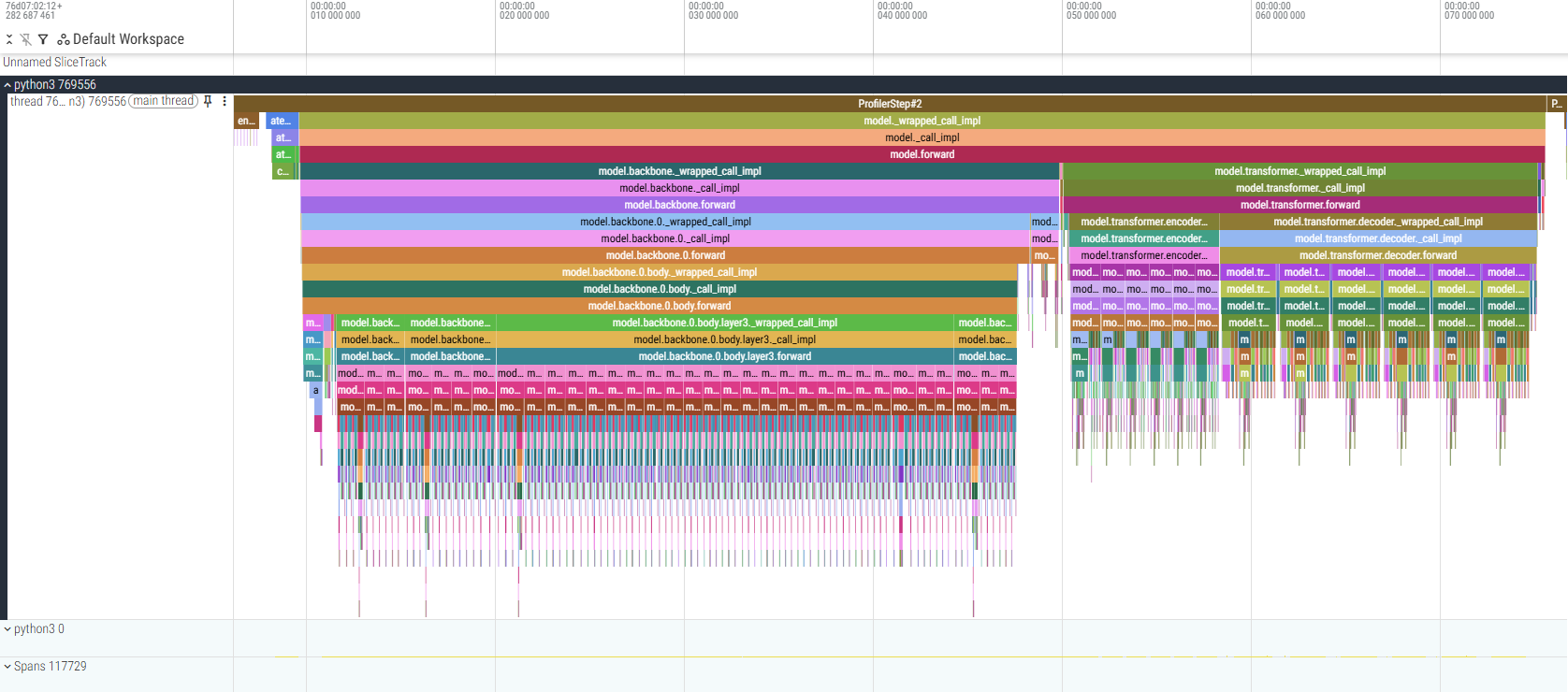

perfettoで視覚化した例
conversion_report.json
変換の成功・失敗、エラー内容（traceback）、設定オプションなどを出力します。現状の確認に便利です。
conversion_report.json
{
"": {
"rt_mode": null,
"children": null,
"input_shapes": null,
"input_args": null,
"class_name": "DETR",
"module_name": "models.detr",
"status": "failed",
"error": "Only tuples, lists and Variables are supported as JIT inputs/outputs. Dictionaries and strings are also accepted, but their usage is not recommended. Here, received an input of unsupported type: NestedTensor",
"traceback": "Traceback (most recent call last):\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_auto.py\", line 70, in auto_convert2trt\n summary = CONVERSION_REGISTRY[conversion_mode](\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_onnx.py\", line 117, in convert_trt_with_onnx\n torch.onnx.export(**arguments)\n File \".venv/lib/python3.12/site-packages/torch/onnx/__init__.py\", line 375, in export\n export(\n File \".venv/lib/python3.12/site-packages/torch/onnx/utils.py\", line 502, in export\n _export(\n File \".venv/lib/python3.12/site-packages/torch/onnx/utils.py\", line 1564, in _export\n graph, params_dict, torch_out = _model_to_graph(\n ^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/onnx/utils.py\", line 1113, in _model_to_graph\n graph, params, torch_out, module = _create_jit_graph(model, args)\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/onnx/utils.py\", line 997, in _create_jit_graph\n graph, torch_out = _trace_and_get_graph_from_model(model, args)\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/onnx/utils.py\", line 904, in _trace_and_get_graph_from_model\n trace_graph, torch_out, inputs_states = torch.jit._get_trace_graph(\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/jit/_trace.py\", line 1500, in _get_trace_graph\n outs = ONNXTracedModule(\n ^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/nn/modules/module.py\", line 1736, in _wrapped_call_impl\n return self._call_impl(*args, **kwargs)\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/nn/modules/module.py\", line 1747, in _call_impl\n return forward_call(*args, **kwargs)\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packages/torch/jit/_trace.py\", line 106, in forward\n in_vars, in_desc = _flatten(args)\n ^^^^^^^^^^^^^^\nRuntimeError: Only tuples, lists and Variables are supported as JIT inputs/outputs. Dictionaries and strings are also accepted, but their usage is not recommended. Here, received an input of unsupported type: NestedTensor\n"
},
"transformer": {
"rt_mode": null,
"children": null,
"input_shapes": null,
"input_args": null,
"class_name": "Transformer",
"module_name": "models.transformer",
"status": "failed",
"error": "Dynamic shape loading is not implemented yet.",
"traceback": "Traceback (most recent call last):\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_auto.py\", line 70, in auto_convert2trt\n summary = CONVERSION_REGISTRY[conversion_mode](\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_onnx.py\", line 68, in convert_trt_with_onnx\n args, keywords = input_args[0]\n ~~~~~~~~~~^^^\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/variable_cache.py\", line 128, in __getitem__\n raise NotImplementedError(\"Dynamic shape loading is not implemented yet.\")\nNotImplementedError: Dynamic shape loading is not implemented yet.\n"
},
"transformer.encoder": {
"rt_mode": null,
"children": null,
"input_shapes": null,
"input_args": null,
"class_name": "TransformerEncoder",
"module_name": "models.transformer",
"status": "failed",
"error": "Dynamic shape loading is not implemented yet.",
"traceback": "Traceback (most recent call last):\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_auto.py\", line 70, in auto_convert2trt\n summary = CONVERSION_REGISTRY[conversion_mode](\n ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/converter/convert_onnx.py\", line 68, in convert_trt_with_onnx\n args, keywords = input_args[0]\n ~~~~~~~~~~^^^\n File \".venv/lib/python3.12/site-packagesaibooster/intelligence/acuirt/convert/variable_cache.py\", line 128, in __getitem__\n raise NotImplementedError(\"Dynamic shape loading is not implemented yet.\")\nNotImplementedError: Dynamic shape loading is not implemented yet.\n"
},
}
変換レポートから変換失敗原因を特定する
レポート情報を確認すると 変換エラーは下記の3パターンに分類できます。
1. Dynamic Shape の検出
Error:
Dynamic shape loading is not implemented yet.
- 原因: AcuiRTがモジュールへの入力を解析した際、shapeが動的に変化している（Dynamic Shape）ことを検知しました。
- 背景: DETRは任意の画像サイズを受け入れますが、最適化（TensorRT化）の観点からは固定サイズが推奨されます。
2. 未サポートの入力型 (NestedTensor)
Error:
<class 'ValueError'>: Unsupported input type <class 'util.misc.NestedTensor'>
- 原因: ONNX形式への出力時に、
NestedTensorという独自クラスが入力されているためエラーとなっています。 - 背景: ONNX変換において、入力は基本的に
torch.Tensor（またはそのリスト・辞書）である必要があります。独自のオブジェクトは解釈できません。
3. 不適切な出力形式 (辞書型など)
Error:
'str' object has no attribute 'detach'
- 原因: AcuiRTの内部処理において、予期しないデータ構造（辞書型など）が返却されたことに起因します。
- 背景: TensorRTエンジンの出力は、元のPyTorch実装に関わらず
torch.Tensorのリストとなります。辞書型などのリッチな構造は仕様と整合しません。
次のステップでは、これらのエラーを修正し、DETRをAcuiRTで正常にコンパイル可能な状態にするための具体的なリファ クタリング手順を解説します。
